浮子钢带液位计的测量原理

文章出处:大连科瑞悦电气设备有限公司 责任编辑:人气:4340发表时间:2021/11/30



在石油、化工、交通运输、粮食、国防等部门,对原油、燃油、成品油或液态介质的储存量、消耗量等参数进行高精度的检测是非常重要的,钢带浮子液位计为这种检测提供了可靠的、安全的检测手段和方法。

测量原理

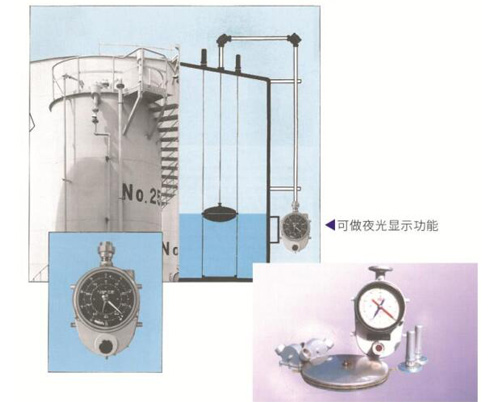

浮子钢带液位计大体上讲有机械式传感和电子处理两部分,传感部分是通过浮子(浮子在测量的全过程都是浮在液面上),随着被测液面的升降而升降,使固定在浮子上的闭环不锈钢带带动计量轮正反方向旋转,因计量轮的正反转角度与浮子升降距离成正比,设计量轮的转角为L/W
其中:L--浮子上升或下降的距离
W--为计量轮角度所对应的弧长
浮子钢带液位计衡阻尼器在这里有两个作用,其一是给钢带一个恒定的拉力,避免钢带与计量轮之间可能产生的滑动;另一个是在液面波动时,形成液力波动时,阻止浮子的快速抖动,从而稳定浮子处于正确的位置。
计量轮的转角通过磁偶合送给电子处理模块,把转角变换成相应的电压量。

此文关键词:浮子式钢带液位计
